Per il serraggio alla coppia prescritta di bulloni e dadi, esiste un metodo alternativo all'impiego delle costose chiavi dinamometriche.

Questo sistema, se correttamente impiegato, consente precisioni addirittura maggiori per l'assenza degli attriti presenti nei dispositivi di scatto delle dinamometriche vere e proprie.

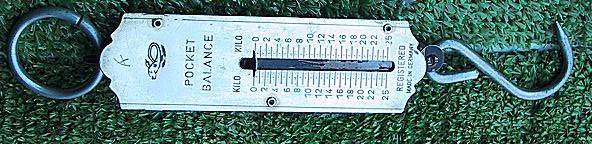

Tale metodo si avvale di un dinamometro a molla (foto 1) abbastanza diffuso e reperibile per poche migliaia di lire presso tutti i ferramenta ben forniti.

Foto 1

L'operazione preliminare é il controllo e la taratura del dinamometro, che va fatto per paragone con una bilancia da commercio impiegando secchio ed acqua in almeno 5 punti equamente distribuiti nell'intera scala del dinamometro(per uno da 20 Kg fondo-scala, effettuare la taratura almeno ai 4, 8, 12, 16 e 20 Kg), formando una tabellina delle eventuali differenza.

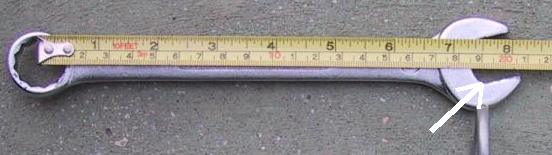

Per il serraggio del bullone/dado impiegare una corrispondente chiave fissa combinata (quelle che da un lato hanno un "occhio" poligonale e dall'altra la medesima misura in versione "spaccata") della quale si sarà misurata la lunghezza del tratto intercorrente tra il centro dell'occhio ed il punto più basso della "spaccatura" (dove andrà ad impegnarsi l'anello del dinamometro a molla); (nell'esempio della foto 2 corrisponde a 19 cm.)

Foto 2

La trazione da applicare (e dunque da leggere sulla scala del dinamometro) per ottenere la coppia richiesta corrisponderà al valore del peso indicato dalla coppia richiesta moltiplicato per il rapporto tra il braccio della coppia richiesta diviso la lunghezza del braccio della chiave.

Per esempio: posto che la coppia di serraggio prescritta sia di 2 Kgm (cioè a dire di 2 chili su un braccio di 1 metro), il rapporto tra 1 metro ed i 19. cm di braccio della chiave sarebbe di 1 / 0,19 = 5,3 per cui la trazione da applicare con il dinamometro dovrà essere di 2 Kg x 5.3 = 10,5 Kg.

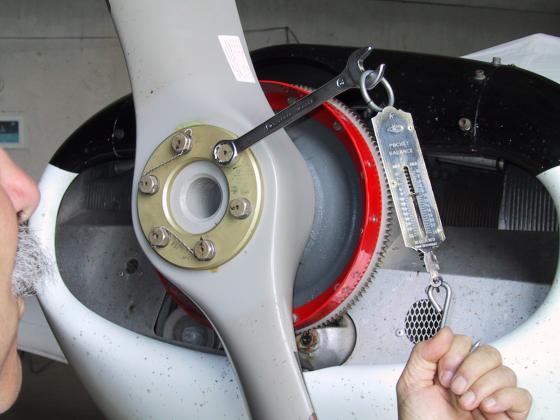

Nell'applicare la trazione con il dinamometro (foto 3) è molto importante tenere il dinamometro sempre ben perpendicolare (a 90°) rispetto all'asse della chiave e ben complanare al piano di rotazione della stessa, perché in caso contrario la coppia applicata potrebbe essere inferiore a quella corrispondente desiderata ed indicata.

Foto 3

Eventualmente riposizionare spesso secondo necessità la chiave in modo da poter lavorare comodamente con tali requisiti di mano in mano che ci si avvicina al valore richiesto.

Nell'effettuare le eventuali conversioni tra i vari sistemi di indicazione di coppia, procedere sempre metodicamente e soprattutto non dimenticare mai di vagliare i risultati col buon senso!!!

(Se i vostri conti vi dicono che dovete serrare un dadino con testa da 1/4" a 2 Kgm, é ovvio che vi siete sbagliati di qualche zero o che avete diviso invece che moltiplicato, perché si romperebbe o spanerebbe!!!!!)

Ciao e.. a disposizione.

Adriano


kgm	Nm	m.daN	Lbs.ft	lbs.inc	Nm	m.daN	kgm	Lbs.ft	lbs.inc	lbs.ft	lbs.inc	kgm	Nm	m.daN	lbs.inc	lbs.ft	kgm	Nm	m.daN
0.05	0.49	0.05	0.36	4.34	1	0.10	0.10	0.74	8.85	1	12	0.14	1.36	0.14	1	0.08	0.01	0.11	0.01
0.10	0.98	0.10	0.72	8.68	2	0.20	0.20	1.48	17.70	2	24	0.28	2.71	0.27	2	0.17	0.02	0.23	0.02
0.15	1.47	0.15	1.08	13.02	3	0.30	0.31	2.21	26.55	3	36	0.41	4.07	0.41	3	0.25	0.03	0.34	0.03
0.20	1.96	0.20	1.45	17.36	4	0.40	0.41	2.95	35.40	4	48	0.55	5.42	0.54	4	0.33	0.05	0.45	0.05
0.25	2.45	0.25	1.81	21.70	5	0.50	0.51	3.69	44.25	5	60	0.69	6.78	0.68	5	0.42	0.06	0.56	0.06
0.30	2.94	0.29	2.17	26.04	6	0.60	0.61	4.43	53.10	6	72	0.83	8.13	0.81	6	0.50	0.07	0.68	0.07
0.35	3.43	0.34	2.53	30.38	7	0.70	0.71	5.16	61.96	7	84	0.97	9.49	0.95	7	0.58	0.08	0.79	0.08
0.40	3.92	0.39	2.89	34.72	8	0.80	0.82	5.90	70.81	8	96	1.11	10.85	1.08	8	0.67	0.09	0.90	0.09
0.45	4.41	0.44	3.25	39.06	9	0.90	0.92	6.64	79.66	9	108	1.24	12.20	1.22	9	0.75	0.10	1.02	0.10
0.50	4.90	0.49	3.62	43.40	10	1.00	1.02	7.38	88.51	10	120	1.38	13.56	1.36	10	0.83	0.12	1.13	0.11
0.55	5.39	0.54	3.98	47.74	11	1.10	1.12	8.11	97.36	11	132	1.52	14.91	1.49	11	0.92	0.13	1.24	0.12
0.60	5.88	0.59	4.34	52.08	12	1.20	1.22	8.85	106.2	12	144	1.66	16.27	1.63	12	1.00	0.14	1.36	0.14
0.65	6.37	0.64	4.70	56.42	13	1.30	1.33	9.59	115.1	13	156	1.80	17.63	1.76	13	1.08	0.15	1.47	0.15
0.70	6.86	0.69	5.06	60.76	14	1.40	1.43	10.33	123.9	14	168	1.94	18.98	1.90	14	1.17	0.16	1.58	0.16
0.75	7.35	0.74	5.42	65.10	15	1.50	1.53	11.06	132.8	15	180	2.07	20.34	2.03	15	1.25	0.17	1.69	0.17
0.80	7.85	0.78	5.79	69.44	16	1.60	1.63	11.80	141.6	16	192	2.21	21.69	2.17	16	1.33	0.18	1.81	0.18
0.85	8.34	0.83	6.15	73.78	17	1.70	1.73	12.54	150.5	17	204	2.35	23.05	2.30	17	1.42	0.20	1.92	0.19
0.90	8.83	0.88	6.51	78.12	18	1.80	1.84	13.28	159.3	18	216	2.49	24.40	2.44	18	1.50	0.21	2.03	0.20
0.95	9.32	0.93	6.87	82.46	19	1.90	1.94	14.01	168.2	19	228	2.63	25.76	2.58	19	1.58	0.22	2.15	0.21
1.00	9.81	0.98	7.23	86.80	20	2.00	2.04	14.75	177.0	20	240	2.77	27.12	2.71	20	1.67	0.23	2.26	0.23
2.00	19.61	1.96	14.47	173.6	25	2.50	2.55	18.44	221.3	25	300	3.46	33.90	3.39	25	2.08	0.29	2.82	0.28
3.00	29.42	2.94	21.70	260.4	30	3.00	3.06	22.13	265.5	30	360	4.15	40.67	4.07	30	2.50	0.35	3.39	0.34
4.00	39.23	3.92	28.93	347.2	35	3.50	3.57	25.81	309.8	35	420	4.84	47.45	4.75	35	2.92	0.40	3.95	0.40
5.00	49.03	4.90	36.17	434.0	40	4.00	4.08	29.50	354.0	40	480	5.53	54.23	5.42	40	3.33	0.46	4.52	0.45
6.00	58.84	5.88	43.40	520.8	45	4.50	4.59	33.19	398.3	45	540	6.22	61.01	6.10	45	3.75	0.52	5.08	0.51
7.00	68.65	6.86	50.63	607.6	50	5.00	5.10	36.88	442.5	50	600	6.91	67.79	6.78	50	4.17	0.58	5.65	0.56
8.00	78.45	7.85	57.86	694.4	60	6.00	6.12	44.25	531.0	55	660	7.60	74.57	7.46	60	5.00	0.69	6.78	0.68
9.00	88.26	8.83	65.10	781.2	70	7.00	7.14	51.63	619.6	60	720	8.30	81.35	8.13	70	5.83	0.81	7.91	0.79
10.00	98.07	9.81	72.33	868.0	80	8.00	8.16	59.01	708.1	65	780	8.99	88.13	8.81	80	6.67	0.92	9.04	0.90
11.00	107.9	10.79	79.56	954.8	90	9.00	9.18	66.38	796.6	70	840	9.68	94.91	9.49	90	7.50	1.04	10.17	1.02
12.00	117.7	11.77	86.80	1042	100	10.00	10.20	73.76	885.1	75	900	10.37	101.69	10.17	100	8.33	1.15	11.30	1.13
13.00	127.5	12.75	94.03	1128	110	11.00	11.22	81.13	973.6	80	960	11.06	108.46	10.85	110	9.17	1.27	12.43	1.24
14.00	137.3	13.73	101.3	1215	120	12.00	12.24	88.51	1062	85	1020	11.75	115.24	11.52	120	10.00	1.38	13.56	1.36
15.00	147.1	14.71	108.5	1302	130	13.00	13.26	95.88	1151	90	1080	12.44	122.02	12.20	130	10.83	1.50	14.69	1.47
16.00	156.9	15.69	115.7	1389	140	14.00	14.28	103.3	1239	95	1140	13.13	128.8	12.88	140	11.67	1.61	15.8	1.58
17.00	166.7	16.67	123.0	1476	150	15.00	15.30	110.6	1328	100	1200	13.83	135.6	13.56	150	12.50	1.73	16.9	1.69
18.00	176.5	17.65	130.2	1562	160	16.00	16.32	118.0	1416	110	1320	15.21	149.1	14.91	160	13.33	1.84	18.1	1.81
19.00	186.3	18.63	137.4	1649	170	17.00	17.34	125.4	1505	120	1440	16.59	162.7	16.27	170	14.17	1.96	19.2	1.92
20.00	196.1	19.61	144.7	1736	180	18.00	18.35	132.8	1593	130	1560	17.97	176.3	17.63	180	15.00	2.07	20.3	2.03

Esiste anche questa tabellina di Excel 97 - 2000 gentilmente fornita da Gaspar Torriero, che converte dinamicamente le diverse unità di misura: inserisci un valore, scegli le due unità, leggi il risultato.
La tabella è protetta, ma senza password. Se qualcuno vuole modificarla, "Strumenti - Protezione - Rimuovi protezione"
